Сигнальные путевые знаки

>Железнодорожные путевые сигнальные знаки и знаки безопасности

В продаже путевые и сигнальные знаки для железных дорог РФ.
Заказать знаки: (812) 677-89-76, (495) 666-20-67.

ГОСТ 8442-65:

Переносные сигнальные знаки

Двусторонние переносные сигнальные знаки для съёмных дрезин (одна сторона — красная, другая — белая)

Щит сигнальный красный с обеих сторон: “СТОЙ!” — запрет на проезд сигнала

Двусторонний (одна сторона — жёлтая, вторая — зелёная) знак снижения скорости перед опасным местом на перегоне, главном пути на ж/д станции или остальных станционных путях

Предупредительные сигнальные знаки

Представленные ниже предупредительные сигнальные знаки могут быть как переносными, так и постоянными:

Ограждающий сигнальный знак “Свисток” — устанавливается на путях, на которых ведутся работы, не требующие остановки или снижения скорости подвижного состава. Служит для предупреждения рабочих о приближении поезда.

Двусторонний сигнальный знак, предупреждающий о начале/конце опасного места: горизонтальная полоса — “Начало опасного места”, вертикальная — “Конец опасного места”.

На участках, на которых работают скоростные снегоочистители, устанавливаются временные сигнальные знаки следующих видов:

“Приготовиться к поднятию ножа и закрытию крыльев”

“Поднять нож, закрыть крылья” — перед препятствием

“Поднять нож, закрыть крылья” — при наличии 2-х препятствий

“Опустить нож, открыть крылья” — после препятствия

Временные сигнальные знаки с отражателями устанавливаются в местах, где следование подвижного состава с поднятыми токоприёмниками невозможно (из-за неисправности контактной сети, при производстве строительных или ремонтных работ и т. п.):

“Подготовиться к опусканию токоприёмника”

“Опустить токоприёмник”

“Поднять токоприёмник”

Постоянные сигнальные знаки

Двусторонний (одна сторона — жёлтая, вторая — зелёная) знак снижения скорости перед опасным местом на перегоне, главном пути на ж/д станции или остальных станционных путях.

Постоянные сигнальные знаки с отражателем:

“Внимание! Токораздел”

“Опустить токоприёмник”

“Поднять токоприёмник на электровозе”

“Отключить ток”

“Подготовиться к опусканию токоприёмника”

“Включить ток на электровозе”

“Включить ток на электро поезде”

Устанавливается в нерабочей зоне контактной сети

Оборудуются на пассажирских платформах, обслуживающих моторвагонные поезда

Места для установки данного предупредительного знака определяются комиссией, назначаемой НОДом, либо главным инженером ЖД

Обозначают участок на затяжном подъёме, где должно начаться подталкивание поезда

Обозначают участок на затяжном подъёме, где должно закончиться подталкивание поезда

Применяется на участках ж/д с паровой тягой на подходах к путепроводам и пешеходным мостам

Устанавливается на участках ж/д с паровой тягой при подъезде к мостам

Устанавливается в местах ответвления ж/д путей от основной железнодорожной магистрали, например, на заводских подъездных путях

Служит для указания станционных границ на 2-путных и многопутных участках

Устанавливается на опорах контактной сети или на отдельных столбах в местах пересечения железнодорожного полотна с нефтепроводом. Предупреждает о необходимости повышенной бдительности при следовании по участку пересечения

Устанавливается на опорах контактной сети или на отдельных столбах в местах пересечения железнодорожного полотна с газопроводом. Предупреждает о необходимости повышенной бдительности при следовании по участку пересечения

>Железнодорожные знаки предупреждающие >Железнодорожные знаки предупреждающие по непроизводственному травматизму >Запрещающие знаки >Предписывающие знаки>Железнодорожные путевые знаки. Виды и описание

При организации железнодорожных перевозок ключевую роль играет вопрос безопасности.

Железнодорожный транспорт и железная дорога в целом является источником повышенной опасности, поэтому крайне важно соблюдение определенных правил всеми участниками этого процесса.

За все время существования железнодорожного транспорта в России (а это больше ста пятидесяти лет) был выработан целый комплекс мер, позволяющих осуществлять перевозки людей и грузов в точный срок, безопасно и комфортно. Одной из составляющих этого комплекса являются знаки сигнальные железных дорог.

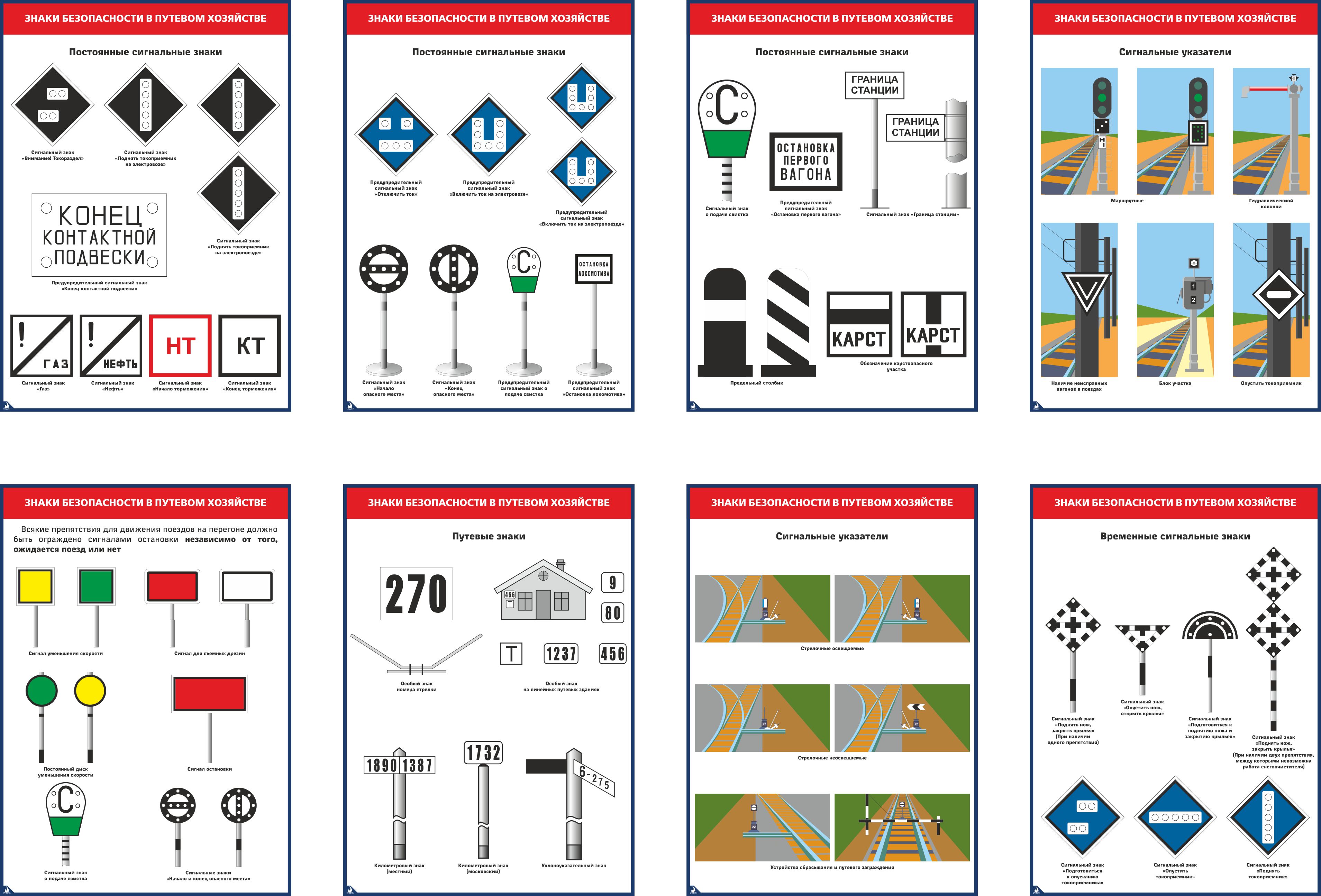

Комплект плакатов Знаки безопасности в путевом хозяйстве

Комплект-8л (Ламинированная бумага; А3)

Разработка ГАСЗНАК.

Согласно ГОСТ 8442-65

>Переносные сигнальные знаки
>Предупредительные сигнальные знаки

Представленные ниже предупредительные сигнальные знаки могут быть как переносными, так и постоянными:

Временные сигнальные знаки

На участках, на которых работают скоростные снегоочистители, устанавливаются временные сигнальные знаки следующих видов:

Подготовиться к поднятию ножа и закрытию крыльев

Поднять нож, закрыть крылья

Поднять нож, закрыть крылья

При наличии двух препятствий

Опустить нож, открыть крылья

Назначение предельного столбика. Каким образом он устанавливается? (ИСИ п.71).

Предельные столбики указывают место, далее которого на железнодорожном пути нельзя устанавливать железнодорожный подвижной состав в направлении стрелочного перевода или глухого пересечения. Предельные столбики у главных и приемо-отправочных железнодорожных путей должны иметь отличительную окраску.

Предельные столбики устанавливаются посередине междупутья в том месте, где расстояние между осями сходящихся ж.д. путей составляет 4100 мм.

На существующих станционных железнодорожных путях, по которым не обращается ж.д. подвижной состав, построенный по габариту Т, разрешается сохранить расстояние 3810 мм. На перегрузочных железнодорожных путях с суженным междупутьем предельные столбики устанавливаются в том месте, где ширина междупутья достигает 3600 мм.

Понятие о габарите подвижного состава. Габарит Т

Это предельное поперечное (перпендикулярное оси железнодорожного пути) очертание, в котором, не выходя наружу, должен помещаться установленный на прямом горизонтальном железнодорожном пути (при наиболее неблагоприятном положении в колее и отсутствии боковых наклонений на рессорах и динамических колебаний) как в порожнем, так и в нагруженном состоянии железнодорожный подвижной состав, в том числе имеющий максимально нормируемые износы.

Габарит Т

Высота 5300мм

Ширина 3150 – 3400(3750)мм (зависит от конструкции вагона или локомотива)

Габарит подвижного состава Госстандартом разделен на 3 группы:

1группа габарит Т распространяется на подвижной состав, допущенный к обращению по путям общей сети железных дорог, п/путям, сооружения и устройства на которых отвечают требованиям габаритов С и Сп.

2 группа габарит 1-Т распространяется на подвижной состав, допущенный к обращению по всем путям общей сети ж.д., подъездным путям и путям промпредприятий.

3группа–габарит 1ВМ(01-Т) для подвижного состава, допущенного для обращения по Ж.Д. дальнего зарубежья.

Габариты подвижного состава	Область применения	Высота, мм	Ширина, мм
Т	Обращение по путям общей сети железных дорог, подъездным путям и путям промышленных предприятий, сооружения и устройства на которых отвечают требованиям габарита С и Сп
Тц	Для цистерн и вагонов-самосвалов, допускаемых к обращению по путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий
Тпр	То же для полувагонов
1-Т	Для подвижного состава, допускаемого к обращению по всем путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий
1-ВМ (0-Т)	Сеть железных дорог колеи 1435 мм, используемая для международных сообщений
0-ВМ (01-Т)	Сеть железных дорог колеи 1520 (1524) мм, основные линии железных дорог колеи 1435 мм
02-ВМ (02-Т)	То же
03-ВМ (03-Т)	Сеть железных дорог колеи 1520 (1524) мм, железные дороги колеи 1435 мм европейских стран

Пространство между габаритом приближения строений и габаритом подвижного состава, а также между габаритами смежных составов необходимо для компенсации возможных смещений подвижного состава, которые вызываются отклонениями в положении отдельных элементов пути и колесных пар подвижного состава, допускаемыми нормами их содержания (например, износ рельсов, отклонения рельсовых нитей по уровню), колебаниями и боковыми наклонами подвижного состава на рессорах.

Понятие о габарите погрузки.

Это предельное поперечное (перпендикулярное оси железнодорожного пути) очертание, в котором, не выходя наружу, должен размещаться груз (с учетом упаковки и крепления) на открытом железнодорожном подвижном составе при его нахождении на прямом горизонтальном железнодорожном пути.

Габарит погрузки Высота 5300мм; Ширина 3250мм

Понятие о негабаритных грузах

Негабаритные грузы – это грузы, перевозимые на открытом подвижном составе, которые по своим размерам выходят за габарит погрузки.

Негабаритность делится на зоны — это место выхода груза за очертания. Зоны бывают – верхняя, боковая, нижняя.

Степень это размер выхода груза за очертание. Негабаритность подразделяется на 6 степеней.

УГР – уровень головки рельса

	|	следующая лекция ==>
Габарит служит для обеспечения безопасности движения поездов мимо сооружений и устройств, а также подвижного состава на смежных путях.	|	Меры безопасности при перевозке негабаритных грузов.

Дата добавления: 2017-02-20; просмотров: 5025;

УСТАНОВКА И НАЗНАЧЕНИЕ ПРЕДЕЛЬНОГО СТОЛБИКА

Рис.32 Предельный столбик

Предельный столбик (рис.32) – это постоянный сигнальный знак, устанавливаемый посередине междупутья, который указывают место, далее которого на железнодорожном пути нельзя устанавливать железнодорожный подвижной состав в направлении стрелочного перевода или глухого пересечения, чтобы не нарушалась безопасность движения по соседнему пути.

Предельные столбики устанавливаются посередине междупутья в том месте, где расстояние между осями сходящихся железнодорожных путей составляет 4100 мм (рис. 33). На существующих станционных железнодорожных путях, по которым не обращается железнодорожный подвижной состав, построенный по габариту Т, разрешается сохранить расстояние 3810 мм. На перегрузочных железнодорожных путях с суженным междупутьем предельные столбики устанавливаются в том месте, где ширина междупутья достигает 3600 мм (рис. 34).

Рис. 33 Место установки предельного столбика

Рис.34 Место установки предельного столбика на перегрузочных путях

На кривых участках железнодорожного пути эти расстояния должны быть увеличены в соответствии с нормами и правилами.

Вопросы для самопроверки

1. Для чего служит предельный столбик?

2. Где устанавливается предельный столбик?

3. Где устанавливается предельный столбик на перегрузочных путях?

4. Как отличаются предельные столбики по окраске?

ПОЛНАЯ И ПОЛЕЗНАЯ ДЛИНА ПУТИ

У каждого станционного пути различают полную и полезную длину.

Полная длина представляет собой расстояние между стыками рамных рельсов стрелочных переводов, ограничивающих данный сквозной путь (от стрелки до стрелки) (рис.35а).

У тупикового пути ее измеряют от переднего стыка стрелочного перевода, ведущего на этот путь, до упора (рис.35б).

Полезной длиной станционного пути считается та часть его длины, на которой можно установить подвижной состав, не нарушая безопасности движения по соседним путям (рис.35а,б).

Рис.35 Полная и полезная длина: а – для сквозных путей; б – для тупиковых путей

Существуют следующие способы определения полезной длины пути:

— от предельного столбика до выходного (маршрутного, маневрового) светофора с данного пути;

— от изолирующего стыка до изолирующего стыка данного пути;

— от предельного столбика до предельного столбика (на путях не имеющих выходных светофоров);

— от предельного столбика до упора (для тупиковых путей).

3.8. Сигналы, сигнальные и путевые знаки, устройства путевого заграждения

3.8.1. Сигналы, сигнальные, путевые и особые знаки должны быть утвержденного ОАО «РЖД» типа.

Путевые и сигнальные знаки, постоянные диски уменьшения скорости, предупреждающие сигнальные знаки у переездов, путевые упоры и поворотные брусья устанавливаются и содержаться в исправности дистанцией пути. Места установки знаков «Остановка локомотива» и «Остановка первого вагона» указывает дистанции пути локомотивное хозяйство.

3.8.2. Сигналы делятся на:

постоянные — постоянные диски уменьшения скорости;

переносные — остановки (прямоугольный щит красного цвета на шесте или красный флаг на шесте днем и красный огонь фонаря – ночью), уменьшения скорости (квадратный щит желтого цвета днем и ночью);

сигнал для съемных дрезин.

3.8.3. Сигнальные знаки делятся на:

Переносные сигнальные знаки:

«Начало опасного места» и «Конец опасного места»;

«С» — о подаче локомотивом звукового сигнала.

Постоянные сигнальные знаки:

«Предельный столбик» — указывает место, дальше которого на пути в направлении стрелочного перевода нельзя устанавливать подвижной состав;

«Граница станции»;

«Граница подъездного пути»;

«Начало опасного места» и «Конец опасного места».

Постоянные предупредительные сигнальные знаки:

«С» — о подаче локомотивом звукового сигнала при подходе к мостам, тоннелям, переездам;

«Остановка локомотива»;

«Конец контактной подвески» — устанавливается на контактной сети в местах, где оканчивается рабочая зона контактного провода.

Временные сигнальные знаки:

«Поднять нож, закрыть крылья»;

«Опустить нож, опустить крылья»;

«Подготовиться к поднятию ножа и закрытию крыльев».

Предупреждающие сигнальные знаки (у переездов):

«Однопутная железная дорога»;

«Многопутная железная дорога».

3.8.4. Путевые знаки и особые путевые знаки делятся на:

Путевые знаки:

километровые столбы;

пикетные столбики;

уклоноуказатели.

Особые путевые знаки:

граница железнодорожной полосы отвода;

наивысшего горизонта вод и максимальной высоты волны;

скрытых сооружений земляного полотна;

реперы начала и конца круговых кривых, начала, середины и конца переходных кривых;

знак оси пассажирского здания;

знаки на линейных путевых зданиях;

указатель номера стрелки.

3.8.5. К устройствам путевого заграждения относятся:

путевые упоры;

поворотные брусья;

сбрасывающие башмаки;

сбрасывающие остряки;

сбрасывающие стрелки;

и другие, утвержденные ОАО «РЖД», конструкции.

3.8.6. Сигналы и сигнальные знаки устанавливаются с правой стороны по направлению движения, а путевые – с правой стороны по счету километров на расстоянии не менее 3100 мм от оси пути. В выемках (кроме скальных) и на выходах из них путевые и сигнальные знаки устанавливаются за пределами кюветов и лотков с полевой стороны. В сильно заносимых выемках и на выходах из них (в пределах 100 м) указанные знаки устанавливаются на расстоянии не менее 5700 мм от оси крайнего пути. На электрифицированных участках сигнальные и путевые знаки могут устанавливаться на опорах контактной сети, кроме тех опор, на которых установлены светофорные головки, разъединители или разрядники контактной сети, при условии, если они не нарушают видимость с локомотивов сигналов автоблокировки. Знаки в этом случае должны устанавливаться с соблюдением габарита приближения к токоведущим частям контактной сети и ЛЭП, подвешенным на опорах контактной сети, а также габарита подвижного состава.

3.8.7. Переносные сигналы уменьшения скорости и сигнальные знаки «Начало опасного места» и «Конец опасного места» на многопутных перегонах и в пределах станции при недостаточной ширине междупутья (менее 5,45 м) могут устанавливаться на шестах высотой 1,2 м (карликовый переносной сигнал или сигнальный знак); при достаточной ширине междупутья (5,45 м и более) – на шестах нормальной высоты.

3.8.8. Постоянные сигнальные знаки «Начало опасного места» и «Конец опасного места» устанавливаются в местах действия постоянных и длительных предупреждений, объявленных приказом начальника дирекции инфраструктуры.

3.8.9. Уклоноуказательные знаки устанавливаются при необходимости в точках перелома основных элементов профиля. Если между уклоноуказательными знаками имеется несколько элементов продольного профиля – спусков или подъемов, то на знаках указывается общая их длина со средним уклоном.

3.8.10. Изготовление, окраска и установка сигналов, сигнальных и путевых знаков, устройств путевого заграждения производятся согласно установленному ОАО «РЖД» порядку.

Путевые и сигнальные знаки

У главных путей устанавливаются сигнальные и путевые знаки. У стрелочных переводов и в других местах соединения путей устанавливаются предельные столбики. Для указания границ железнодорожной полосы отвода, а также для обозначения на поверхности земли скрытых сооружений земляного полотна устанавливаются особые путевые знаки.

Сигнальные знаки устанавливаются с правой стороны по направлению движения, а путевые — с правой стороны по счету километров на расстоянии не менее 3100 мм от оси крайнего пути.

В выемках (кроме скальных) и на выходах из них путевые и сигнальные знаки устанавливаются за пределами кюветов и лотков с полевой стороны. В сильно заносимых выемках и на выходах из них (в пределах до 100 м) указанные знаки устанавливаются на расстоянии не менее 5700 мм от оси крайнего пути. Перечень таких выемок устанавливается начальником железной дороги. На электрифицированных участках сигнальные и путевые знаки могут устанавливаться на опорах контактной сети, кроме тех опор, на которых установлены светофорные головки, комплектные трансформаторные подстанции, разъединители и разрядники контактной сети.

Предельные столбики устанавливаются посередине междупутья в том месте, где расстояние между осями сходящихся путей составляет 4100 мм. На существующих станционных путях, по которым не обращается подвижной состав, построенный по габариту Т, разрешается сохранить расстояние 3810 мм. На перегрузочных путях с суженным междупутьем предельные столбики устанавливаются в том месте, где ширина междупутья достигает 3600 мм.

На кривых участках пути эти расстояния должны быть увеличены в соответствии с нормами, установленными инструкцией по применению габаритов приближения строений.

Сигнальные, путевые и особые путевые знаки должны быть утвержденного ОАО «РЖД» типа.

Лекция 5

Сооружения и устройства локомотивного и вагонного хозяйства

Размещение и техническое оснащение локомотивных депо, пунктов технического обслуживания локомотивов, мастерских, экипировочных устройств и других сооружений и устройств локомотивного хозяйства должны обеспечивать установленные размеры движения поездов, эффективное использование локомотивов, качественный ремонт и техническое обслуживание, рациональное использование материальных ресурсов и безопасные условия труда.

Размещение и техническое оснащение депо для специального подвижного состава, пунктов технического обслуживания специального подвижного состава, мастерских, экипировочных устройств и других сооружений и устройств для обслуживания специального подвижного состава должны обеспечивать качественный ремонт и техническое обслуживание специального подвижного состава, рациональное использование материальных ресурсов, безопасные условия труда, эффективное использование специального подвижного состава.

Размещение и техническое оснащение вагонных депо, дирекций по обслуживанию пассажиров, пунктов технического обслуживания грузовых и пассажирских вагонов, промывочно-пропарочных станций и других сооружений и устройств вагонного и пассажирского хозяйств должны обеспечивать установленные размеры движения поездов, качественный ремонт и техническое обслуживание, рациональное использование материальных ресурсов, безопасные условия труда.

Станции формирования и оборота пассажирских поездов, пассажирские технические станции и ремонтно-экипировочные депо должны иметь необходимую технологическую оснастку для качественной подготовки пассажирских вагонов в рейс.

Устройства водоснабжения и водообработки должны обеспечивать бесперебойное снабжение водой надлежащего качества и в необходимом количестве локомотивов, поездов, станций и предприятий железнодорожного транспорта, а также удовлетворять другие хозяйственные, противопожарные и питьевые потребности.

Канализационные сооружения должны обеспечивать очистку сточных вод железнодорожных предприятий и жилых поселков в соответствии с санитарными и природоохранными нормами.

В пунктах, установленных начальником железной дороги, должны быть в постоянной готовности:

восстановительные поезда для восстановления нормального движения и ликвидации последствий столкновений и схода с рельсов подвижного состава, специальные автомотрисы, дрезины и автомобили для восстановления пути и устройств электроснабжения, вагоны и автомобили ремонтно-восстановительных летучек связи, аварийно-полевые команды;

пожарные поезда и пожарные команды для предупреждения и тушения пожаров.

Не разрешается занимать подвижным составом пути постоянной стоянки восстановительных и пожарных поездов, специальных автомотрис и дрезин, предназначенных для ведения восстановительных работ.

Контрольные вопросы по лекции 5:

1 Требования к сооружениям и устройствам локомотивного хозяйства

2 Требования к сооружениям и устройствам вагонного хозяйства

Лекция 6

Сооружения и устройства станционного хозяйства

Путевое развитие и техническое оснащение станций должны обеспечивать установленные размеры движения поездов, выполнение норм времени на операции по приему и отправлению поездов, погрузке, выгрузке грузов, багажа и грузобагажа, обработке составов и вагонов, эффективное использование технических средств, безопасность движения поездов и безопасные условия труда.

Здания, платформы и другие сооружения и устройства для обслуживания пассажиров должны иметь архитектурно-художественный облик, обеспечивать удобное и безопасное выполнение операций, связанных с перевозками пассажиров. Для прохода на пассажирские платформы в необходимых случаях должны быть пешеходные тоннели или мосты.

При сохранении на станциях переходов в одном уровне с железнодорожными путями эти переходы должны быть оборудованы пешеходными настилами, указателями и предупредительными надписями, а при необходимости — автоматической сигнализацией.

Пассажирские станции оборудуются автоматизированной системой резервирования мест и продажи билетов, системой билетопечатающих машин и автоматов, камерами хранения самообслуживания, автоматическими указателями отправления поездов, справочными установками.

Пассажирские остановочные пункты на перегонах должны иметь пассажирские платформы с навесами или павильонами, а в зависимости от количества обслуживаемых пассажиров — билетные кассы.

Грузовые и холодильные устройства на станциях должны обеспечивать сохранность грузов и удобное выполнение грузовых операций.

В служебных зданиях и помещениях, предназначенных для работников, связанных с движением поездов, должны быть обеспечены необходимые условия для работы.

В служебных помещениях дежурных по станциям разрешается устанавливать приборы управления и контроля, в том числе аппаратуру автоматизированного рабочего места, непосредственно относящиеся к работе дежурного по станции, а также пульты централизованного управления освещением и дистанционного управления секционными разъединителями, регистрирующую аппаратуру средств автоматического контроля технического состояния подвижного состава на ходу поезда. Размещение другого оборудования и аппаратуры допускается в исключительных случаях с разрешения начальника отделения железной дороги, а при отсутствии в составе железной дороги отделений железной дороги — главного инженера железной дороги.

Помещения для работников, обслуживающих пассажиров, грузоотправителей и грузополучателей, должны иметь удобный доступ для быстрого выполнения операций. Помещения, предназначенные для обслуживания пассажиров, не допускается занимать для других целей.

Пассажирские и грузовые платформы, расположенные на линиях со смешанным движением пассажирских и грузовых поездов, должны в прямых участках соответствовать следующим нормам по высоте и расстоянию от оси пути:

1100 мм — от уровня верха головок рельсов для высоких платформ;

200 мм — от уровня верха головок рельсов для низких платформ;

1920 мм — от оси пути для высоких платформ;

1745 мм — от оси пути для низких платформ.

В кривых участках пути эти расстояния определяются по нормам, установленным инструкцией по применению габаритов приближения строений.

В процессе эксплуатации допускаются изменения указанных в настоящем пункте норм в следующих пределах: по высоте до 20 мм в сторону увеличения и до 50 мм в сторону уменьшения; по расстоянию от оси пути до 30 мм в сторону увеличения и до 25 мм в сторону уменьшения.

Высота пассажирских и грузовых платформ более установленной нормы и расстояние от оси пути менее установленной нормы допускаются инструкцией по применению габаритов приближения строений в зависимости от назначения путей, у которых они расположены, от типа обращающегося подвижного состава и скорости движения.

Строящиеся и переустраиваемые высокие платформы на станциях и перегонах должны иметь конструкцию, позволяющую производить машинизированный ремонт пути и механизированную уборку платформ, а на станциях, кроме того, двусторонний осмотр и ремонт ходовых частей вагонов и локомотивов.

При ремонте пути и платформ не допускается изменять установленные нормы расстояний от уровня верха головки рельса до верха пассажирских и грузовых платформ, а также от оси пути до края платформ.

Станционные посты, с которых непосредственно осуществляется управление стрелками и сигналами, должны располагаться так, чтобы были хорошо видны соответствующие стрелки и пути.

Исключение может быть допущено для постов электрической централизации (кроме горочных постов) в зависимости от местных условий станций.

Помещения станционных постов централизации и стрелочных постов должны иметь необходимые сигнальные приборы, инвентарь, инструменты и материалы по нормам, установленным начальником железной дороги. Стрелочные посты, кроме того, должны быть оборудованы наружными вызывными устройствами телефонной связи.

Сортировочные горки должны быть оборудованы светофорной сигнализацией, радиосвязью и устройствами двусторонней парковой связи для переговоров и передачи машинистам горочных локомотивов, составительским бригадам и другим работникам необходимых указаний.

Сортировочные горки в зависимости от объема работы оборудуются устройствами механизации и автоматизации роспуска вагонов, горочной централизацией стрелок, горочной автоматической локомотивной сигнализацией и устройствами для передачи и пересылки необходимых документов. Все стрелки, включаемые в горочную централизацию, должны быть оборудованы устройствами механизированной очистки или снеготаяния.

На станциях с автоматизированными и механизированными горками должны быть мастерские и механизированные площадки для технического обслуживания и ремонта горочного оборудования.

Все сортировочные станции, а также пассажирские, участковые и грузовые станции в зависимости от объема работы должны быть оборудованы диспетчерской внутристанционной связью, маневровой и другими видами станционной радиосвязи и устройствами двусторонней парковой связи для передачи указаний о маневровых передвижениях, а также для переговоров маневровых диспетчеров, дежурных по станциям, составителей поездов, машинистов маневровых локомотивов, работников станционных технологических центров, пунктов технического обслуживания, пунктов коммерческого осмотра, грузовых районов, контейнерных площадок, бригад специального самоходного подвижного состава по вопросам организации маневровой работы, технического обслуживания, коммерческого осмотра и ремонта вагонов в поездах.

Сортировочные, участковые и грузовые станции в зависимости от объема работы, кроме того, оборудуются автоматизированными системами управления, средствами связи с информационно-вычислительной сетью железной дороги, устройствами для приема и транспортировки перевозочных документов и централизованного ограждения осматриваемых и ремонтируемых составов, а вокзалы станций — устройствами связи для информации пассажиров.

На станциях должны освещаться сооружения для обслуживания пассажиров, пути и парки приема и отправления поездов, производства погрузочно-выгрузочной и маневровой работы, экипировки, технического обслуживания и ремонта подвижного состава, территории грузовых районов, контейнерные площадки, сортировочные платформы, вагонные весы, смотровые вышки, габаритные ворота, устройства автоматического выявления коммерческих браков в поездах и вагонах, а также места, где работники встречают поезда, стрелочные горловины, склады, железнодорожные переезды, и при необходимости другие пути и пункты. Освещение должно соответствовать нормам, установленным МПС России, и обеспечивать безопасность движения поездов и маневровых передвижений, безопасность пассажиров при посадке в вагоны и высадке из вагонов, бесперебойную и безопасную работу обслуживающего персонала, охрану грузов, багажа и грузобагажа.

На промежуточных станциях с небольшим объемом грузовой работы должны быть устройства посекционного выключения наружного освещения погрузочно-выгрузочных и прочих станционных путей.

На пассажирских остановочных пунктах должны освещаться места посадки пассажиров в вагоны и высадки из вагонов и помещения для пассажиров.

Наружное освещение не должно влиять на отчетливую видимость сигнальных огней.

Контрольные вопросы по лекции 6:

1 Что должны обеспечивать путевое развитие и техническое оснащение станций?

2 Чем должны быть оборудованы места пересечений жд путей на одном уровне с переходами?

3 Что должны иметь пассажирские остановочные пункты?

4 Что должны обеспечивать грузовые и холодильные устройства на станциях?

5 Требования к служебным помещениям.

6 Размеры для платформ (смешанное движение поездов), требование ПТЭ по высоте и расстоянию от оси пути.

7 Как должны располагаться станционные посты?

8 Требования к сортировочным горкам?

9 Какие устройства должны быть на промежуточных станциях?

Лекция 7

Сооружения и устройства сигнализации,связи и вычислительной техники. Назначение и виды сигналов

Сигналы

Сигналы служат для обеспечения безопасности движения, а также для четкой организации движения поездов и маневровой работы.

Сигнал является приказом и подлежит безусловному выполнению. Работники железнодорожного транспорта должны использовать все возможные средства для выполнения требования сигнала.

Проезд закрытого светофора не допускается.

Погасшие сигнальные огни светофоров (кроме предупредительных на участках, не оборудованных автоматической блокировкой, заградительных и повторительных), непонятное их показание, а также непонятная подача сигналов другими сигнальными приборами требуют остановки.

В исключительных, особо предусмотренных случаях проследование закрытого (с непонятным показанием или погасшего) светофора допускается в соответствии с порядком, установленным настоящими Правилами и инструкцией по движению поездов и маневровой работе на железных дорогах Российской Федерации.

В сигнализации, связанной с движением поездов и маневровой работой, применяются следующие основные сигнальные цвета: зеленый, желтый, красный, лунно-белый, синий.

Порядок применения сигнальных цветов и скорости проследования сигнальных показаний устанавливаются Инструкцией по сигнализации на железных дорогах Российской Федерации и инструкцией по движению поездов и маневровой работе на железных дорогах Российской Федерации.

Не допускается установка декоративных полотнищ, плакатов и огней красного, желтого и зеленого цветов, мешающих восприятию сигналов и искажающих сигнальные показания.

На железнодорожном транспорте применяются только сигналы, установленные ОАО «РЖД».

Сигнальные приборы должны быть утвержденного ОАО «РЖД» типа. Цвет сигнальных стекол и линз должен соответствовать установленным стандартам.

На сети железных дорог в качестве постоянных сигнальных приборов применяются светофоры.

На участках железных дорог, где впредь до замены на светофоры сохраняются семафоры, порядок их применения устанавливается инструкцией по движению поездов и маневровой работе на железных дорогах Российской Федерации.

Красные, желтые и зеленые сигнальные огни светофоров входных, предупредительных, проходных, заградительных и прикрытия на прямых участках пути должны быть днем и ночью отчетливо различимы из кабины управления локомотива приближающегося поезда на расстоянии не менее 1000 м.

На кривых участках пути показания этих светофоров, а также сигнальных полос на светофорах должны быть отчетливо различимы на расстоянии не менее 400 м. В сильно пересеченной местности (горы, глубокие выемки) допускается видимость показаний перечисленных светофоров на расстоянии менее 400 м, но не менее 200 м.

Показания выходных и маршрутных светофоров главных путей должны быть отчетливо различимы на расстоянии не менее 400 м, выходных и маршрутных светофоров боковых путей, а также пригласительных сигналов и маневровых светофоров — на расстоянии не менее 200 м.

Перед всеми входными и проходными светофорами и светофорами прикрытия должны устанавливаться предупредительные светофоры. На участках, оборудованных автоблокировкой, каждый проходной светофор является предупредительным по отношению к следующему светофору.

На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи, предупредительные светофоры перед входными светофорами могут не устанавливаться.

На линиях, оборудованных автоблокировкой с трехзначной сигнализацией, расстояние между смежными светофорами должно быть не менее тормозного пути, определенного для данного места при полном служебном торможении и максимальной реализуемой скорости, но не более 120 км/ч для пассажирских поездов и 80 км/ч для грузовых поездов, и, кроме того, должно быть не менее тормозного пути при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему поезда. При этом на участках, где видимость сигналов менее 400 м, а также на линиях, вновь оборудуемых автоблокировкой, указанное расстояние, кроме того, должно быть не менее 1000 м.

На линиях, ранее оборудованных автоблокировкой с трехзначной сигнализацией, отдельные светофоры могут быть оставлены по решению начальника железной дороги на расстоянии менее необходимого тормозного пути. На таком светофоре, а также на предупредительном к нему должны устанавливаться световые указатели (стрелочки). На станциях световые указатели применяются, когда расстояние между смежными светофорами (входным, маршрутным, выходным) главного пути менее необходимого тормозного пути.

Линии с особо интенсивным движением пригородных поездов, где требуется иметь блок-участки короче минимальной длины, установленной для трехзначной сигнализации, оборудуются автоблокировкой с четырехзначной сигнализацией.

На линиях, оборудованных автоблокировкой с трехзначной сигнализацией, на которых обращаются пассажирские поезда со скоростью более 120 км/ч или грузовые поезда со скоростью более 80 км/ч, движение их с установленной максимальной скоростью разрешается при зеленом огне локомотивного светофора, если обеспечивается остановка поезда перед путевым светофором с запрещающим показанием при применении служебного торможения после смены зеленого огня локомотивного светофора на желтый.

На участках с полуавтоматической блокировкой расстояние между входным, маршрутным, выходным светофорами должно быть не менее тормозного пути, определенного для данного места при полном служебном торможении и максимальной реализуемой скорости, а при наличии путевых устройств автоматической локомотивной сигнализации это расстояние, кроме того, должно быть не менее тормозного пути при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему поезда.

На участках, не оборудованных автоблокировкой, предупредительные светофоры устанавливаются от основных светофоров на расстоянии не менее тормозного пути, определенного для данного места при экстренном торможении и максимальной реализуемой скорости, а при наличии на участках приближения путевых устройств автоматической локомотивной сигнализации — на расстоянии не менее тормозного пути при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему поезда при максимальной реализуемой скорости.

На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи, длина двух смежных блок-участков должна быть не менее тормозного пути, определенного для данного места при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему при максимальной реализуемой скорости.

Светофоры устанавливаются с правой стороны по направлению движения или над осью ограждаемого ими пути. Заградительные светофоры и предупредительные к ним, устанавливаемые на перегонах перед железнодорожными переездами для поездов, следующих по неправильному пути, могут располагаться и с левой стороны по направлению движения.

Светофоры должны устанавливаться так, чтобы подаваемые ими сигналы нельзя было принимать с поезда за сигналы, относящиеся к смежным путям.

В случаях отсутствия габарита для установки светофоров с правой стороны по решению начальника железной дороги допускается располагать с левой стороны:

входные и предупредительные к ним светофоры, устанавливаемые для приема на станцию поездов, следующих по неправильному пути, а также подталкивающих локомотивов и хозяйственных поездов, возвращающихся с перегона по неправильному пути;

входные и проходные светофоры, устанавливаемые временно на период строительства вторых путей.

По решению начальника железной дороги на отдельных станциях допускается установка с левой стороны горочных светофоров, где это вызывается условиями технологии маневровой работы.

Светофоры применяются, как правило, с нормально горящими сигнальными огнями.

На линиях с автоблокировкой допускается применение нормально негорящих сигнальных огней на проходных светофорах, загорающихся при вступлении поезда на блок-участок перед ними.

При возникновении неисправности устройств управления светофоры должны автоматически принимать запрещающее показание, а предупредительные светофоры — показание, соответствующее запрещающему показанию связанных с ними основных светофоров.

На участках, оборудованных автоблокировкой, нормальным показанием проходных светофоров является разрешающее, а входных, маршрутных и выходных — запрещающее.

На участках железных дорог, где входные, маршрутные и выходные светофоры могут переводиться на автоматическое действие для сквозного прохода поездов по станции, разрешающее показание является нормальным при переводе их на автоматическое действие.

На участках, не оборудованных автоблокировкой, нормальным показанием входных, выходных, проходных и маршрутных светофоров является запрещающее.

Нормальное показание светофоров прикрытия устанавливается начальником железной дороги.

Входные светофоры должны быть установлены от первого входного стрелочного перевода на расстоянии не ближе 50 м, считая от остряка противошерстного или предельного столбика пошерстного стрелочного перевода.

Входные светофоры, ранее установленные на расстоянии менее 50 м, но не ближе 15 м от стрелочного перевода, могут не переставляться.

На электрифицированных участках железных дорог входные светофоры, а также сигнальные знаки «Граница станции» должны устанавливаться перед воздушными промежутками (со стороны перегона), отделяющими контактную сеть перегонов от контактной сети станций.

Выходные светофоры должны устанавливаться для каждого отправочного пути впереди места, предназначенного для стоянки локомотива отправляющегося поезда.

На станциях при отправлении поездов с путей, не имеющих достаточной длины, когда голова поезда находится за выходным светофором, разрешается на обратной стороне его устанавливать повторительную головку светофора. Перечень станций, на которых необходимо устанавливать повторительную головку на выходных светофорах, и порядок применения сигналов в таких случаях устанавливаются начальником железной дороги.

Допускается установка групповых выходных и маршрутных светофоров для группы путей, кроме тех, по которым производится безостановочный пропуск поездов. Групповые выходные и маршрутные светофоры должны дополняться маршрутными указателями, показывающими номер пути, с которого разрешается отправление поезда.

Проходные светофоры автоматической блокировки устанавливаются на границах между блок-участками, а проходные светофоры полуавтоматической блокировки — на границах между межпостовыми перегонами.

На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи, на границах блок-участков устанавливаются сигнальные знаки «Граница блок-участка».

На двухпутных перегонах при движении по неправильному пути по сигналам локомотивного светофора границей блок-участка является светофор автоблокировки, установленный для движения по правильному пути.

На станциях стрелки, входящие в маршруты приема и отправления поездов, должны иметь взаимозависимость с входными, выходными и маршрутными светофорами.

Стрелки ответвлений от главного пути на перегонах при наличии устройств путевой блокировки или электрожезловой системы должны быть связаны с этими устройствами таким образом, чтобы открытие ближайшего проходного или выходного светофора или изъятие жезла было возможно только при нормальном положении стрелки по главному пути.

Пересечения в одном уровне и сплетения линий, а также разводные мосты должны ограждаться светофорами прикрытия, установленными с обеих сторон на расстоянии не ближе 50 м соответственно от предельных столбиков или начала моста.

При пересечении в одном уровне и сплетениях линий светофоры прикрытия должны иметь такую взаимозависимость, при которой открытие одного из них было бы возможно только при запрещающих показаниях светофоров враждебных маршрутов.

На разводных мостах открытие светофоров прикрытия должно быть возможно только при наведенном положении моста.

На станциях, расположенных на участках с автоматической или полуавтоматической блокировкой, где предусматривается безостановочный пропуск поездов по главным и приемо-отправочным путям, на входных и маршрутных светофорах должна применяться сигнализация безостановочного пропуска поездов по этим путям.

Схемы расстановки светофоров, а также таблицы взаимозависимости положения стрелок и сигнальных показаний светофоров в маршрутах на станциях утверждаются начальником железной дороги.

Места установки постоянных сигналов определяются комиссией, назначаемой начальником отделения железной дороги, а при отсутствии в составе железной дороги отделений железной дороги — главным инженером железной дороги.

Дата добавления: 2015-12-29; просмотров: 3529;
